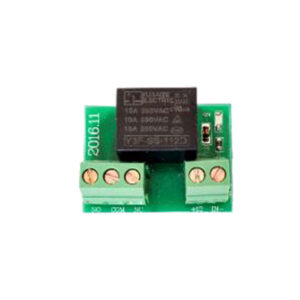

برد تک رله آنیک: ابزاری کاربردی برای کنترل یک دستگاه الکتریکی.
این ماژول الکترونیکی فشرده و مطمئن، طراحی شده است تا به شما امکان دهد یک وسیله برقی (مانند لامپ، موتور یا شیر برقی) را با استفاده از سیگنالهای کنترلی کمولتاژ از منابع مختلف روشن یا خاموش کنید. برد تک رله آنیک به عنوان یک واسط قدرتمند عمل میکند که سیگنالهای ضعیف را به فرمانهای قطع و وصل برای بارهای پرقدرت تبدیل مینماید.
کاربردها:
- اتوماسیون و هوشمندسازی: کنترل روشنایی، دربها، موتورها و… با فرمان سیستمهای اتوماسیون.
- گسترش قابلیت سیستمها: اضافه کردن خروجی رله به پنلهای دزدگیر آنیک، کنترلرها یا سیستمهایی که فاقد رله داخلی هستند.
- کنترل بر اساس سنسور: فعالسازی دستگاهها با فرمان سنسورهای مختلف (حرکت، درب و…).
- پروژههای الکترونیکی: استفاده به عنوان جزء کلیدی در مدارهای کنترلی متنوع.
جدول مشخصات فنی
| نام محصول | برد تک رله آنیک (1 Relay Module) |
| ولتاژ تحریک (ورودی) | 12 ولت DC (مستقیم از باتری یا AUX) |
| حداکثر جریان خروجی | 7 تا 10 آمپر (استاندارد) |
| نوع خروجیها | COM (مشترک) / NO (نرمال باز) / NC (نرمال بسته) |
| مناسب برای | انواع دزدگیر اماکن (آنیک، کلاسیک، GMK و…) |
| کاربرد اصلی | فرمان درب بازکن، کنترل روشنایی، قطع/وصل برق |
| تعداد رله | 1 عدد |
| جنس برد | فایبرگلاس با کیفیت بالا |
| گارانتی | ضمانت سلامت فیزیکی و اصالت کالا |
⚠️ نکته مهم در نصب:
روی ترمینالهای خروجی این برد، سه پایه وجود دارد:
COM (مشترک): سیم ورودی برق (فاز) را به این پایه وصل کنید.
NO (در حالت عادی باز): اگر میخواهید با زدن دکمه ریموت، وسیلهای روشن شود (مثل درب بازکن یا لامپ)، سیم دوم را به این پایه وصل کنید.
NC (در حالت عادی بسته): این پایه کاربرد کمتری دارد و برای زمانی است که میخواهید با زدن دکمه، برق وسیلهای قطع شود.
